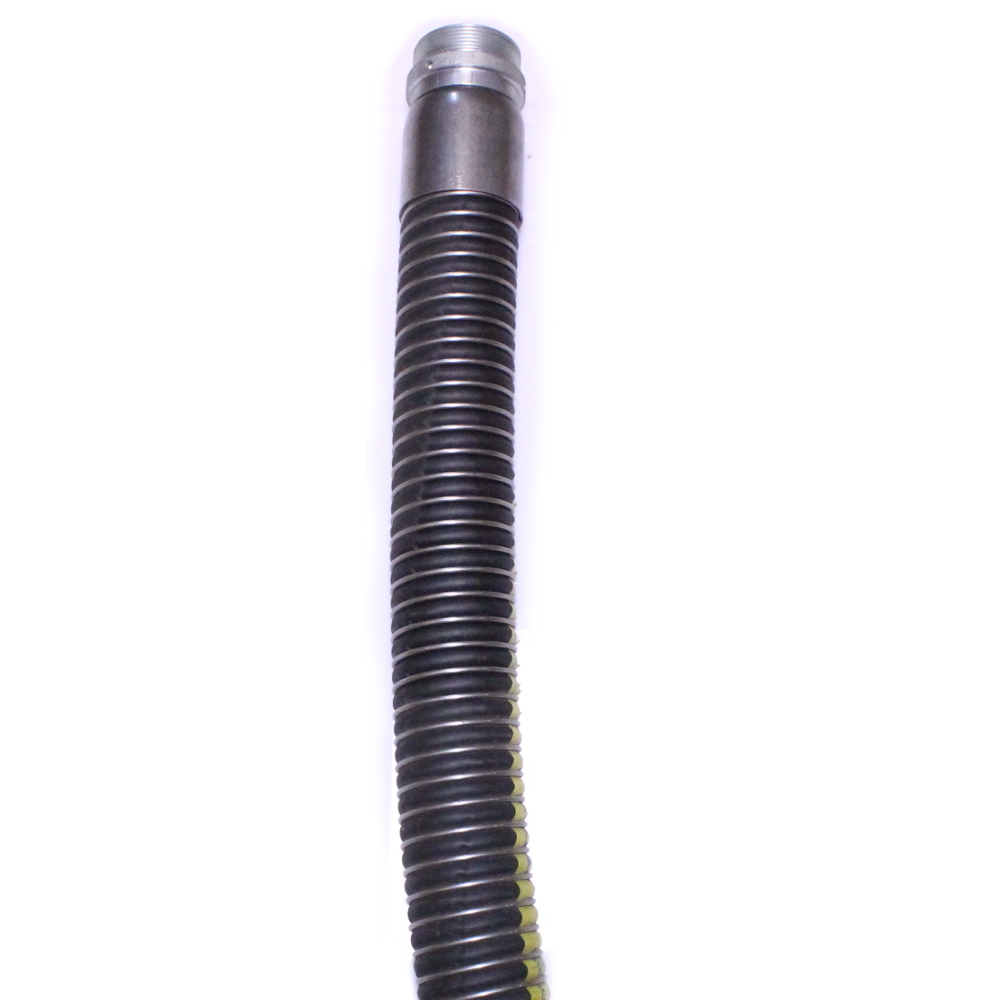

Euroflex High Temperature 15
Euroflex High Temperature 15
Manguera para aspiración de una amplia gama de productos químicos. Temperatura de –40ºC a +200ºC. Norma de fabricación BS-5842-1980 Clase 6.2, EN-13765-2003 Type 3. Tubo interior de capas de PTFE y poliester enrollados. Refuerzos de alambre de acero inoxidable AISI-304. Cubierta exterior tejido de silicona. Sujeta con alambre de acero galvanizado o inoxidable AISI-304. Marcada con el nombre.
Descripción del producto
Descripción de la manguera Euroflex High Temperature 15
La Euroflex High Temperature 15 es una manguera composite para aspiración e impulsión de productos químicos, con una presión de trabajo de 15 bar. Esta manguera posee excelentes propiedades térmicas, soportando temperaturas de -40ºC de mínimo, y máximas de hasta 200ºC. Se fabrica bajo las normas BS 5842:1980, EN 13765:2003 Tipo 3 de la cual, ofrecemos una breve descripción a continuación:
Norma EN 13765: Esta norma europea especifica los requisitos para cuatro tipos de mangueras termoplásticas de capas múltiples (no vulcanizados) y sus conjuntos con accesorios de unión para la transferencia de hidrocarburos, disolventes y productos químicos. Especifica tamaños de paso desde 25 mm hasta 300 mm, presiones de trabajo desde 4 bar 1) hasta 14 bar y temperaturas de trabajo desde –30 ºC hasta 150 ºC. Las mangueras de tipo 1 son adecuadas para aplicaciones con vapor. Las mangueras de tipo 2 a 4 son adecuadas para aplicaciones con líquidos.
La manguera Euroflex High Temperature 15 viene marcada con nuestra marca EUROFLEX, el nombre de la manguera, su tipo, y la presión de trabajo, de acuerdo a la normativa vigente.
Tabla de medidas y características
|
|
|
|
|
|
|
||||||
(mm) | (in) | (bar) | (psi) | (kg/m) | (lbs/m) | (bar) | (psi) | (mm) | (in) | (m) | (ft) | |
COM-00HITEMPXZ025 | 25 | 1″ | 15/75 | 217/1087 | 1,20 | 2,64 | 0,8 | 11,60 | 90 | 3-35/64 | 20 | 65 |
COM-00HITEMPXZ040 | 40 | 1-1/2″ | 15/75 | 217/1087 | 1,50 | 3,30 | 0,8 | 11,60 | 110 | 4-3/8 | 20 | 65 |
COM-00HITEMPXZ050 | 50 | 2″ | 15/75 | 217/1087 | 2,10 | 4,62 | 0,8 | 11,60 | 150 | 6 | 20 | 65 |
COM-00HITEMPXZ063 | 63 | 2-1/2″ | 15/75 | 217/1087 | 2,80 | 6,17 | 0,8 | 11,60 | 180 | 7-3/32 | 20 | 65 |
COM-00HITEMPXZ075 | 75 | 3″ | 15/75 | 217/1087 | 3,50 | 7,71 | 0,8 | 11,60 | 220 | 8-5/8 | 20 | 65 |
COM-00HITEMPXZ100 | 100 | 4″ | 15/75 | 217/1087 | 4,90 | 10,80 | 0,8 | 11,60 | 300 | 12 | 20 | 65 |
COM-00HITEMPXZ150 | 150 | 6″ | 15/75 | 217/1087 | ✆ | ✆ | 0,8 | 11,60 | ✆ | ✆ | 20 | 65 |
COM-00HITEMPXZ200 | 200 | 8″ | 15/75 | 217/1087 | ✆ | ✆ | 0,8 | 11,60 | ✆ | ✆ | 20 | 65 |
COM-00HITEMPXZ250 | 250 | 10″ | 15/75 | 217/1087 | ✆ | ✆ | ✆ | ✆ | ✆ | ✆ | 10 | 32 |
|
|
|
|
|
|
|
||||||
(mm) | (in) | (bar) | (psi) | (kg/m) | (lbs/m) | (bar) | (psi) | (mm) | (in) | (m) | (ft) | |
COM-00HITEMPXX025 | 25 | 1″ | 15/75 | 217/1087 | 1,20 | 2,64 | 0,8 | 11,60 | 90 | 3-35/64 | 20 | 65 |
COM-00HITEMPXX040 | 40 | 1-1/2″ | 15/75 | 217/1087 | 1,50 | 3,30 | 0,8 | 11,60 | 110 | 4-3/8 | 20 | 65 |
COM-00HITEMPXX050 | 50 | 2″ | 15/75 | 217/1087 | 2,10 | 4,62 | 0,8 | 11,60 | 150 | 6 | 20 | 65 |
COM-00HITEMPXX063 | 63 | 2-1/2″ | 15/75 | 217/1087 | 2,80 | 6,17 | 0,8 | 11,60 | 180 | 7-3/32 | 20 | 65 |
COM-00HITEMPXX075 | 75 | 3″ | 15/75 | 217/1087 | 3,50 | 7,71 | 0,8 | 11,60 | 220 | 8-5/8 | 20 | 65 |
COM-00HITEMPXX100 | 100 | 4″ | 15/75 | 217/1087 | 4,90 | 10,80 | 0,8 | 11,60 | 300 | 12 | 20 | 65 |
COM-00HITEMPXX150 | 150 | 6″ | 15/75 | 217/1087 | ✆ | ✆ | 0,8 | 11,60 | ✆ | ✆ | 20 | 65 |
COM-00HITEMPXX200 | 200 | 8″ | 15/75 | 217/1087 | ✆ | ✆ | 0,8 | 11,60 | ✆ | ✆ | 20 | 65 |
COM-00HITEMPXX250 | 250 | 10″ | 15/75 | 217/1087 | ✆ | ✆ | ✆ | ✆ | ✆ | ✆ | 10 | 32 |
Usos de la manguera Euroflex High Temperature 15
La manguera Euroflex High Temperature 15, es una manguera composite para aspiración e impulsión de productos químicos, especialmente diseñada para betún asfáltico.
Materiales de la manguera Euroflex High Temperature 15
- Interior: El interior de manguera composite esta formado por capas de Politetrafluoroetileno (PTFE) y Poliéster enrrollados.
- Refuerzo Interior: El refuerzo interior de la manguera composite esta formado por una espiral acero inoxidable AISI-304.
- Exterior: El exterior de la manguera composite esta formado por un tejido de silicona de color negro.
- Refuerzo Exterior: El refuerzo exterior de la manguera composite esta formado por un una espiral de alambre acero galvanizado o acero inoxidable AISI-304 (consultar Tabla 4).
Capa Tipo | XX | XZ |
Cubierta Exterior (ce) |
Silicona | Silicona |
Alambre Exterior (ae) |
Acero Inoxidable | Acero Galvanizado |
Primera Capa Interior (pc) |
PTFE/Poliéster | PTFE/Poliéster |
Alambre Interior (ai) |
Acero Inoxidable | Acero Inoxidable |
