JJBFlex Chemical 2300 UPE
JJBFlex Chemical 2300 UPE
Manguera para aspiración de productos químicos agresivos. Temperatura de –35ºC a +100ºC. Limpieza con vapor salida libre a 130ºC/30 min. Norma de fabricación DIN-2823 (en-12115) e ISO-1307. Tubo interior de polietileno reticulado de alto peso molecular. Refuerzos textiles, alambre helicoidal, trencilla descarga estática. Cubierta exterior de caucho EPDM verde o negro. Marcada con el nombre, tipo y presión.
Descripción del producto
Descripción de la manguera JJBFlex Chemical 2300 UPE
La JJBFlex Chemical 2300 UPE es una manguera tanto de aspiración como de impulsión de productos químicos agresivos. Esta manguera soporta temperaturas de -30ºC de mínimo, y máximas de hasta 100ºC. Sin embargo, su limpieza se hará con vapor con salida libre a 130ºC durante 30 minutos. Se fabrica bajo las normas DIN-2823 (EN-12115) e ISO 1307, las cuales detallamos a continuación:
Norma 1307: Esta norma internacional especifica las tolerancias en dimensiones de las mangueras de elastómeros (cauchos) y plásticos (pvc) y los diámetros interiores mínimos y máximos permitidos para cada tamaño de manguera. Con este fin, las mangueras se han clasificado en cuatro tipos, teniendo en cuenta el proceso por medio del cual se han fabricado extrusión o mandrino. La norma también especifica las tolerancias en la longitud de corte de las mangueras de elastómeros y materiales plásticos para aplicaciones industriales y del sector de la automoción. Esta norma se utiliza con las normas pertinentes de los productos de las mangueras, a menos que exista una justificación para utilizar un tamaño de manguera diferente o, a menos que el tamaño de la manguera necesite un rango de diámetro interior diferente para una aplicación particular.
Norma DIN-12115: Esta norma europea especifica los requisitos de dos tipos de conjuntos de mangueras con accesorios de unión (Tipo D y SD) y con cuatro grados basados en las propiedades eléctricas de las mangueras fabricadas de caucho o termoplásticos y sus accesorios fabricados de metal, diseñados para transportar productos químicos líquidos o gaseosos. Los conjuntos de mangueras con sus accesorios están destinados a ser utilizados en un rango de temperatura de -20ºC a +65ºC a una presión de trabajo de ≤ 10 bar (1 bar = 0,1 MPa.)

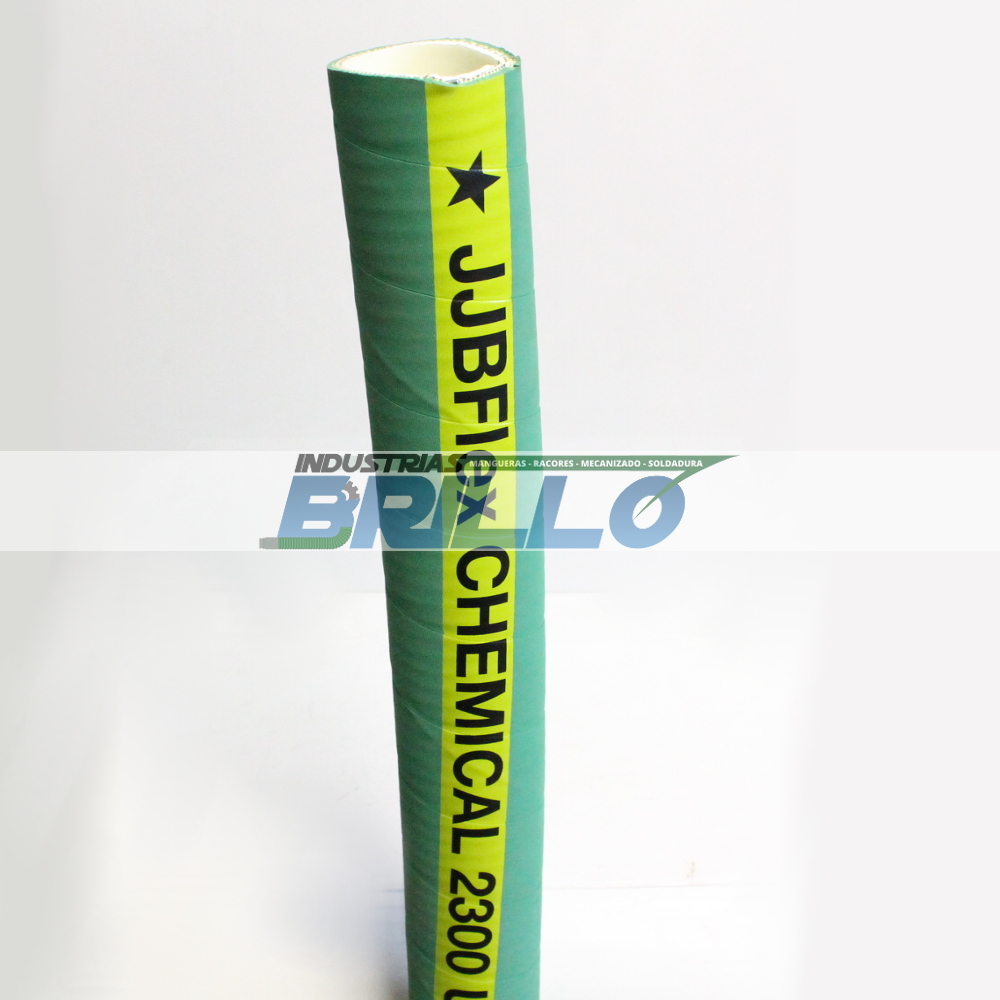

Esta manguera ha sido fabricada en mandrino. La manguera JJBFlex Chemical 2300 UPE viene marcada con nombre, tipo y también con la presión de trabajo.
Tabla de medidas y características
Referencia |
Diámetro |
Presión |
Peso |
Vacío |
Radio |
Rollos |
||||||
mm | in | bar | psi | kg/m | lbs/m | bar | psi | mm | in | m | ft | |
CAU-0000002300013 |
13×23 |
1/2″ |
10/30 |
145/435 |
✆ |
✆ |
0,9 |
13 |
100 |
4″ |
40 |
131 |
CAU-0000002300019 |
19×31 |
3/4″ |
10/30 |
145/435 |
0,602 |
1,32 |
0,9 |
13 |
125 |
5″ |
40 |
131 |
CAU-0000002300025 |
25×37 |
1″ |
10/30 |
145/435 |
0,743 |
1,63 |
0,9 |
13 |
150 |
6″ |
40 |
131 |
CAU-0000002300032 |
32×37 |
1-1/4″ |
10/30 |
145/435 |
0,909 |
2,00 |
0,9 |
13 |
175 |
6-57/64″ |
40 |
131 |
CAU-0000002300035 |
35×49 |
1-3/8″ |
10/30 |
145/435 |
1,000 |
2,20 |
0,9 |
13 |
200 |
8″ |
40 |
131 |
CAU-0000002300038 |
38×51 |
1-1/2″ |
10/30 |
145/435 |
1,047 |
2,30 |
0,9 |
13 |
225 |
8-55/64″ |
40 |
131 |
CAU-0000002300040 |
40×54 |
1-5/8″ |
10/30 |
145/435 |
1,350 |
2,97 |
0,9 |
13 |
250 |
10″ |
40 |
131 |
CAU-0000002300051 |
51×64 |
2″ |
10/30 |
145/435 |
1,597 |
3,52 |
0,9 |
13 |
275 |
10-53/64″ |
40 |
131 |
CAU-0000002300063 |
63×78 |
2-1/2″ |
10/30 |
145/435 |
2,398 |
5,28 |
0,9 |
13 |
300 |
12″ |
40 |
131 |
CAU-0000002300076 |
76×90 |
3″ |
10/30 |
145/435 |
2,777 |
6,12 |
0,8 |
11 |
350 |
13-25/32″ |
40 |
131 |
CAU-0000002300080 |
80×90 |
3-1/8″ |
10/30 |
145/435 |
3,975 |
8,76 |
0,8 |
11 |
400 |
15-3/4″ |
40 |
131 |
CAU-0000002300102 |
102×118 |
4″ |
10/30 |
145/435 |
4,278 |
9,43 |
0,8 |
11 |
450 |
17-23/32″ |
40 |
131 |
Usos de la manguera JJBFlex Chemical 2300 UPE
La JJBFlex Chemical 2300 UPE es una manguera que se usa para aspiración e impulsión de productos químicos agresivos.
Materiales de la manguera JJBFlex Chemical 2300 UPE
La manguera JJBFlex Chemical 2300 UPE posee un tubo interior de polietileno reticulado de alto peso molecular. La cubierta exterior es de caucho EPDM verde, también puede ser negro. Posee refuerzos textiles, así como un alambre helicoidal y una trencilla para descarga estática.
