JJBFlex Steam 1160
JJBFlex Steam 1160
Manguera para vapor de agua saturado hasta 170ºC. Temperatura de –30ºC a +170ºC. Norma de fabricación ISO-1307. Tubo interior de caucho EPDM color negro. Refuerzos con trenzado textil de alta tenacidad. Cubierta exterior de caucho EPDM color negro. Marcada con el nombre, tipo y presión.
Descripción del producto
Descripción de la manguera JJBFlex Steam 1160
La JJBFlex Steam 1160 es una manguera para impulsión de vapor de agua saturado hasta 170ºC. Esta manguera soporta temperaturas de -30ºC de mínimo, y máximas de hasta 170ºC. Se fabrica bajo la ISO-1307 de la cual ofrecemos a continuación una breve descripción:
Norma 1307: Esta norma internacional especifica las tolerancias en dimensiones de las mangueras de elastómeros (cauchos) y plásticos (pvc) y los diámetros interiores mínimos y máximos permitidos para cada tamaño de manguera. Con este fin, las mangueras se han clasificado en cuatro tipos, teniendo en cuenta el proceso por medio del cual se han fabricado extrusión o mandrino. La norma también especifica las tolerancias en la longitud de corte de las mangueras de elastómeros y materiales plásticos para aplicaciones industriales y del sector de la automoción. Esta norma se utiliza con las normas pertinentes de los productos de las mangueras, a menos que exista una justificación para utilizar un tamaño de manguera diferente o, a menos que el tamaño de la manguera necesite un rango de diámetro interior diferente para una aplicación particular.

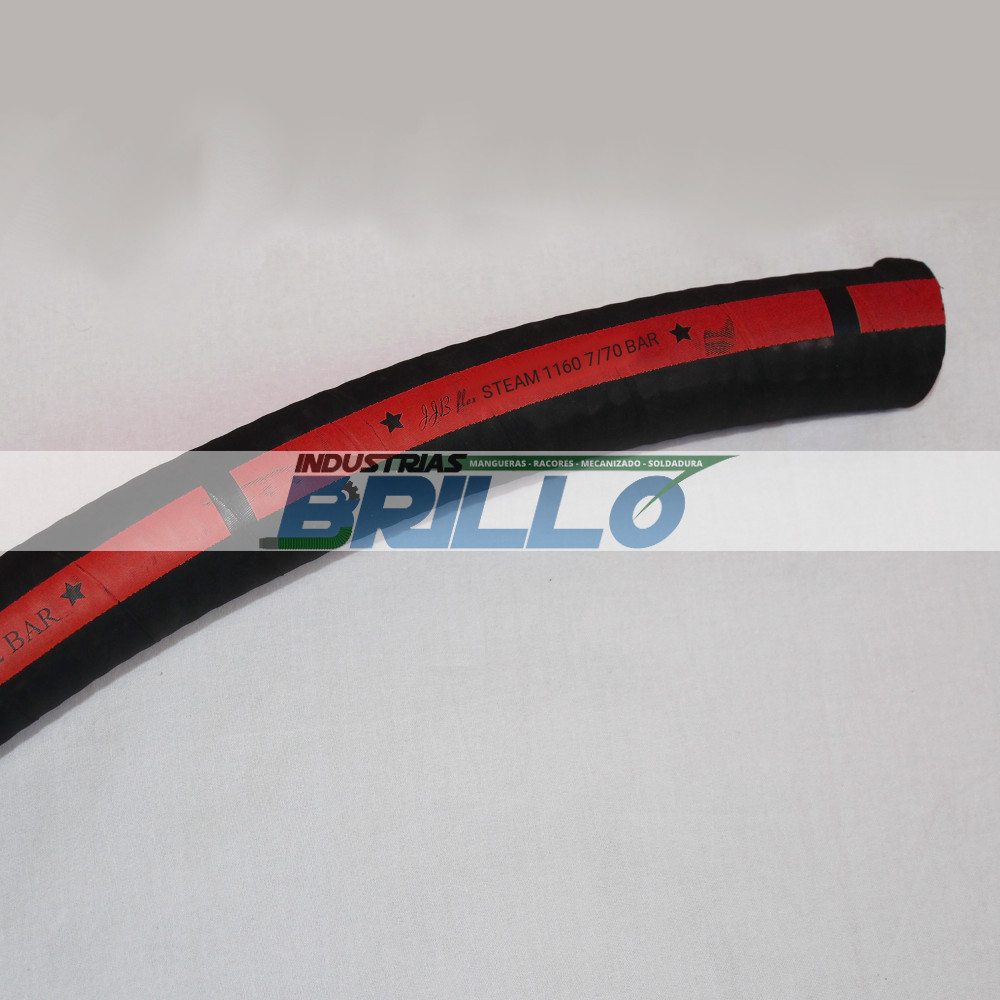

Esta manguera ha sido fabricada en mandrino. La manguera JJBFlex Steam 1160 viene marcada con el nombre de la manguera, su tipo, la presión de trabajo, de acuerdo a la normativa vigente. A continuación ofrecemos una tabla de características:
|
|
|
|
|
|
|
||||||
mm | in | bar | psi | kg/m | lbs/m | bar | psi | mm | in | m | ft | |
CAU-0000001160013 |
13×23 |
1/2″ |
7/70 |
101/1015 |
0,400 |
0,88 |
– |
– |
80 |
3-5/32″ |
40 |
131 |
CAU-0000001160016 |
16×28 |
5/8″ |
7/70 |
101/1015 |
0,500 |
1,10 |
– |
– |
100 |
4″ |
40 |
131 |
CAU-0000001160019 |
19×32 |
3/4″ |
7/70 |
101/1015 |
0,600 |
1,32 |
– |
– |
135 |
5-5/16″ |
40 |
131 |
CAU-0000001160025 |
25×40 |
1″ |
7/70 |
101/1015 |
0,800 |
1,76 |
– |
– |
170 |
6-11/16″ |
40 |
131 |
CAU-0000001160032 |
32×47 |
1-1/4″ |
7/70 |
101/1015 |
1,100 |
2,42 |
– |
– |
240 |
9-29/64″ |
40 |
131 |
CAU-0000001160038 |
38×54 |
1-1/2″ |
7/70 |
101/1015 |
1,200 |
2,64 |
– |
– |
300 |
12″ |
40 |
131 |
CAU-0000001160051 |
51×66 |
2″ |
7/70 |
101/1015 |
1,800 |
3,96 |
– |
– |
380 |
14-31/32″ |
40 |
131 |
CAU-0000001160063 |
63×81 |
2-1/2″ |
7/70 |
101/1015 |
2,400 |
5,29 |
– |
– |
500 |
20″ |
40 |
131 |
Usos de la manguera JJBFlex Steam 1160
La JJBFlex Steam 1160 es una manguera para impulsión de vapor saturado a 170ºC, especialmente utilizada en generadores y calderas de vapor.
Materiales de la manguera JJBFlex Steam 1160
La manguera JJBFlex Steam 1160 posee un tubo interior de caucho EPDM de color negro. La cubierta exterior es de caucho EPDM de color negro. Posee refuerzos textiles trenzados de alta tenacidad.
