Descripción del producto

Descripción de la manguera JJBFlex SuperFarmacia 2326

La manguera JJBFlex SuperFarmacia 2326 se usa para aspiración de productos químicos, farmacéuticos, alimentarios a 16 bar de presión de trabajo. Esta manguera soporta temperaturas de -30ºC de mínimo, y máximas de hasta 100ºC. Se fabrica bajo las normas FDA, BfR, DIN-2823 (EN-12115) e ISO 1307, las cuales detallamos a continuación:

Norma 1307: Esta norma internacional especifica las tolerancias en dimensiones de las mangueras de elastómeros (cauchos) y plásticos (pvc) y los diámetros interiores mínimos y máximos permitidos para cada tamaño de manguera. Con este fin, las mangueras se han clasificado en cuatro tipos, teniendo en cuenta el proceso por medio del cual se han fabricado extrusión o mandrino. La norma también especifica las tolerancias en la longitud de corte de las mangueras de elastómeros y materiales plásticos para aplicaciones industriales y del sector de la automoción. Esta norma se utiliza con las normas pertinentes de los productos de las mangueras, a menos que exista una justificación para utilizar un tamaño de manguera diferente o, a menos que el tamaño de la manguera necesite un rango de diámetro interior diferente para una aplicación particular.

Norma DIN-12115: Esta norma europea especifica los requisitos de dos tipos de conjuntos de mangueras con accesorios de unión (Tipo D y SD) y con cuatro grados basados en las propiedades eléctricas de las mangueras fabricadas de caucho o termoplásticos y sus accesorios fabricados de metal, diseñados para transportar productos químicos líquidos o gaseosos. Los conjuntos de mangueras con sus accesorios están destinados a ser utilizados en un rango de temperatura de -20ºC a +65ºC a una presión de trabajo de ≤ 10 bar (1 bar = 0,1 MPa.)

Esta manguera ha sido fabricada en mandrino. La manguera JJBFlex SuperFarmacia viene marcada en relieve con nombre, tipo y presión de trabajo.



Tabla de medidas y características

Referencia	Diámetro		Presión		Peso		Vacío		Radio		Rollos
	mm	in	bar	psi	kg/m	lbs/m	bar	psi	mm	in	m	ft
CAU-0000002326019	19×31	3/4″	16/48	232/696	✆	✆	0,9	13	–	–	40	131
CAU-0000002326025	25×37	1″	16/48	232/696	0,840	1,85	0,9	13	75	3″	40	131
CAU-0000002326032	32×44	1-1/4″	16/48	232/696	0,980	2,16	0,9	13	95	3-3/4″	40	131
CAU-0000002326038	38×51	1-1/2″	16/48	232/696	1,290	2,84	0,9	13	110	4-11/32″	40	131
CAU-0000002326040	40×53	1-5/8″	16/48	232/696	1,350	2,97	0,9	13	120	4-23/32″	40	131
CAU-0000002326051	51×67	2″	16/48	232/696	2,050	4,51	0,9	13	145	5-23/32″	40	131
CAU-0000002326063	63×79	2-1/2″	16/48	232/696	2,450	5,40	0,9	13	185	7-9/32″	40	131
CAU-0000002326076	76×92	3″	16/48	232/696	2,620	5,77	0,9	13	220	8-21/32″	40	131
CAU-0000002326102	102×118	4″	16/48	232/696	4,040	8,90	0,9	13	295	11-5/8″	40	131

Usos de la manguera JJBFlex SuperFarmacia 2326

Materiales de la manguera JJBFlex SuperFarmacia 2326

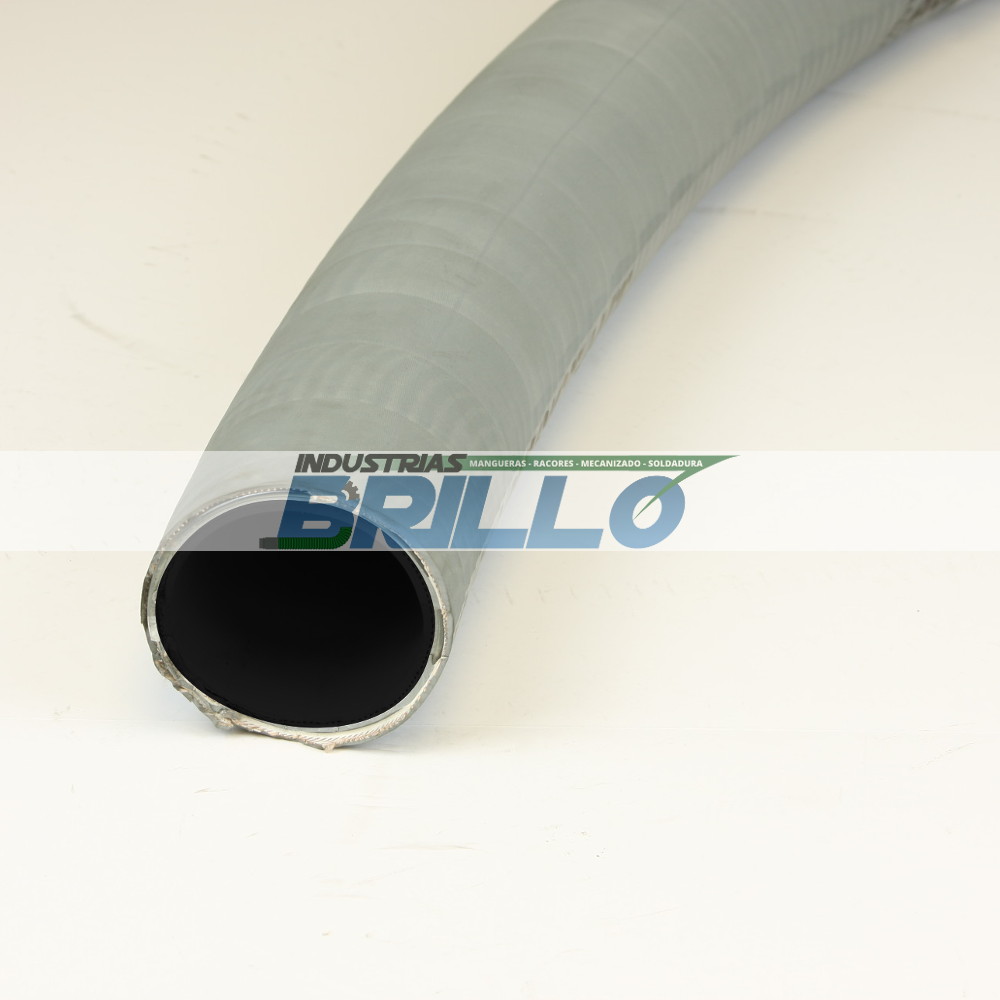

La manguera JJBFlex SuperFarmacia 2326 posee un tubo interior de UHMWPE (Ultra-high-molecular-weight polyethylene) de color negro conductivo. La cubierta exterior es de caucho sintético gris conductivo. Es resistente a las llamas según la norma Trbf 131 Teil 2 Par 5.5. Posee refuerzos textiles de alta tenacidad, así como una espiral de acero.
