JJBFlex PTFE MFA

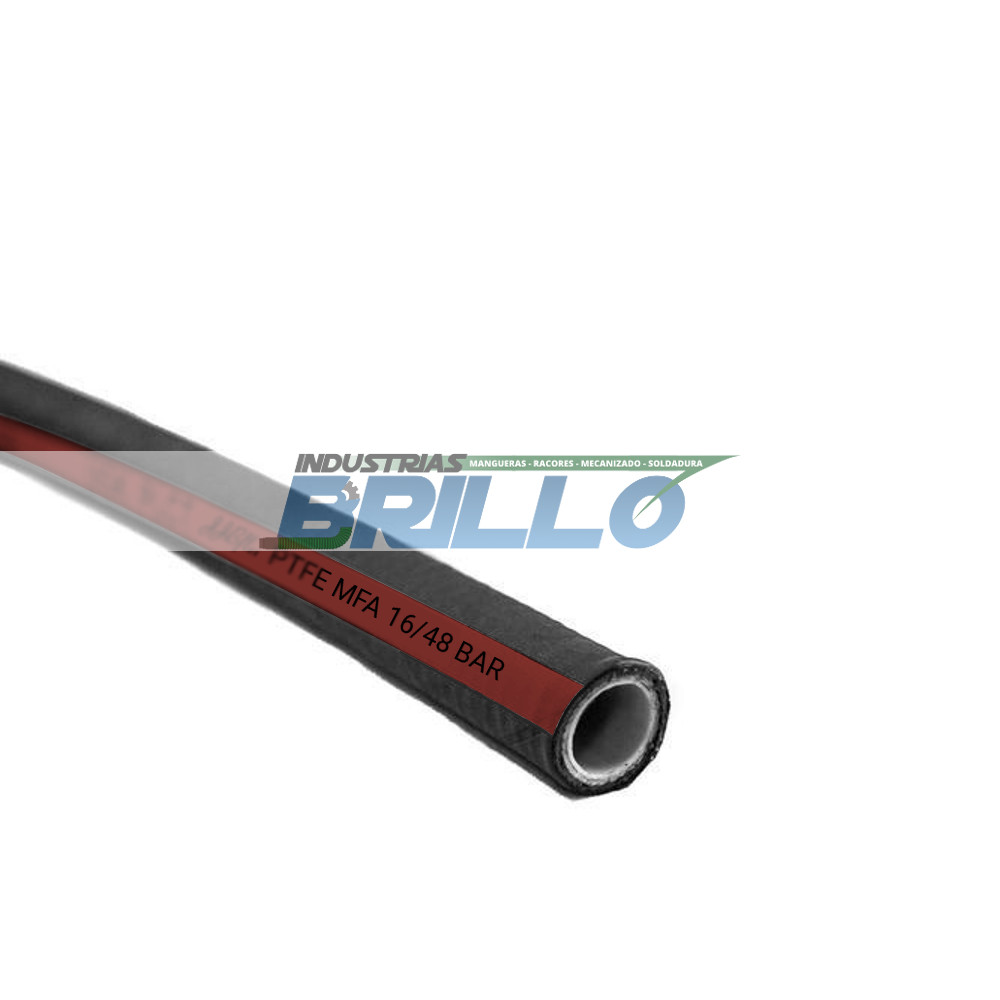

Manguera de aspiración de productos químicos muy agresivos. Temperatura de –40ºC a +170ºC. Norma de fabricación DIN-2823 (en-12115) e ISO-1307. Tubo interior de PTFE MFA color negro o blanco. Refuerzos textiles de alta tenacidad y espiral de alambre helicoidal. Cubierta exterior de caucho EPDM negro conductor. Marcada en relieve con el nombre, tipo y presión.

Descripción del producto

Descripción de la manguera JJBFlex PTFE MFA

La JJBFlex PTFE MFA es una manguera para aspiración de productos químicos muy agresivos. Esta manguera soporta temperaturas de -40ºC de mínimo, y máximas de hasta 170ºC. Se fabrica bajo las normas FDA, DIN-2823 (EN-12115) e ISO 1307, las cuales detallamos a continuación:

Norma 1307: Esta norma internacional especifica las tolerancias en dimensiones de las mangueras de elastómeros (cauchos) y plásticos (pvc) y los diámetros interiores mínimos y máximos permitidos para cada tamaño de manguera. Con este fin, las mangueras se han clasificado en cuatro tipos, teniendo en cuenta el proceso por medio del cual se han fabricado extrusión o mandrino. La norma también especifica las tolerancias en la longitud de corte de las mangueras de elastómeros y materiales plásticos para aplicaciones industriales y del sector de la automoción. Esta norma se utiliza con las normas pertinentes de los productos de las mangueras, a menos que exista una justificación para utilizar un tamaño de manguera diferente o, a menos que el tamaño de la manguera necesite un rango de diámetro interior diferente para una aplicación particular.

Norma DIN-12115: Esta norma europea especifica los requisitos de dos tipos de conjuntos de mangueras con accesorios de unión (Tipo D y SD) y con cuatro grados basados en las propiedades eléctricas de las mangueras fabricadas de caucho o termoplásticos y sus accesorios fabricados de metal, diseñados para transportar productos químicos líquidos o gaseosos. Los conjuntos de mangueras con sus accesorios están destinados a ser utilizados en un rango de temperatura de -20ºC a +65ºC a una presión de trabajo de ≤ 10 bar (1 bar = 0,1 MPa.)

Esta manguera ha sido fabricada en mandrino. La manguera JJBFlex PTFE MFA viene marcada en relieve con nombre, tipo y presión de trabajo.



Tabla de medidas y características

Referencia
Diámetro
Presión
Peso
Vacío
Radio
Rollos
mm in bar psi kg/m lbs/m bar psi mm in m ft

CAU-0000000MFA019

19×31

3/4″

16/48

232/696

0,730

1,60

0,9

13

125

5″

20

65

CAU-0000000MFA025

25×37

1″

16/48

232/696

0,900

1,98

0,9

13

150

6″

20

65

CAU-0000000MFA032

32×45

1-1/4″

16/48

232/696

0,9

13

200

8″

20

65

CAU-0000000MFA038

38×51

1-1/2″

16/48

232/696

1,250

2,75

0,9

13

225

8-55/64″

20

65

CAU-0000000MFA051

51×64

2″

16/48

232/696

1,820

4,01

0,9

13

275

10-53/64″

20

65

CAU-0000000MFA076

76×90

3″

16/48

232/696

3,510

7,73

0,9

13

350

13-25/32″

20

65

Usos de la manguera JJBFlex PTFE MFA

La JJBFlex PTFE MFA es una manguera de aspiración de productos químicos muy agresivos, como ácidos. Usada principalmente en industrias y laboratorios.

Manguera para productos quimicos agresivos Manguera para industria química y laboratorios

Materiales de la manguera JJBFlex PTFE MFA

La manguera JJBFlex PTFE MFA posee un tubo interior de PTFE MFA color negro o blanco. La cubierta exterior es de caucho EPDM negro conductor. Posee refuerzos textiles de alta tenacidad, así como un alambre helicoidal.
