Descripción del producto

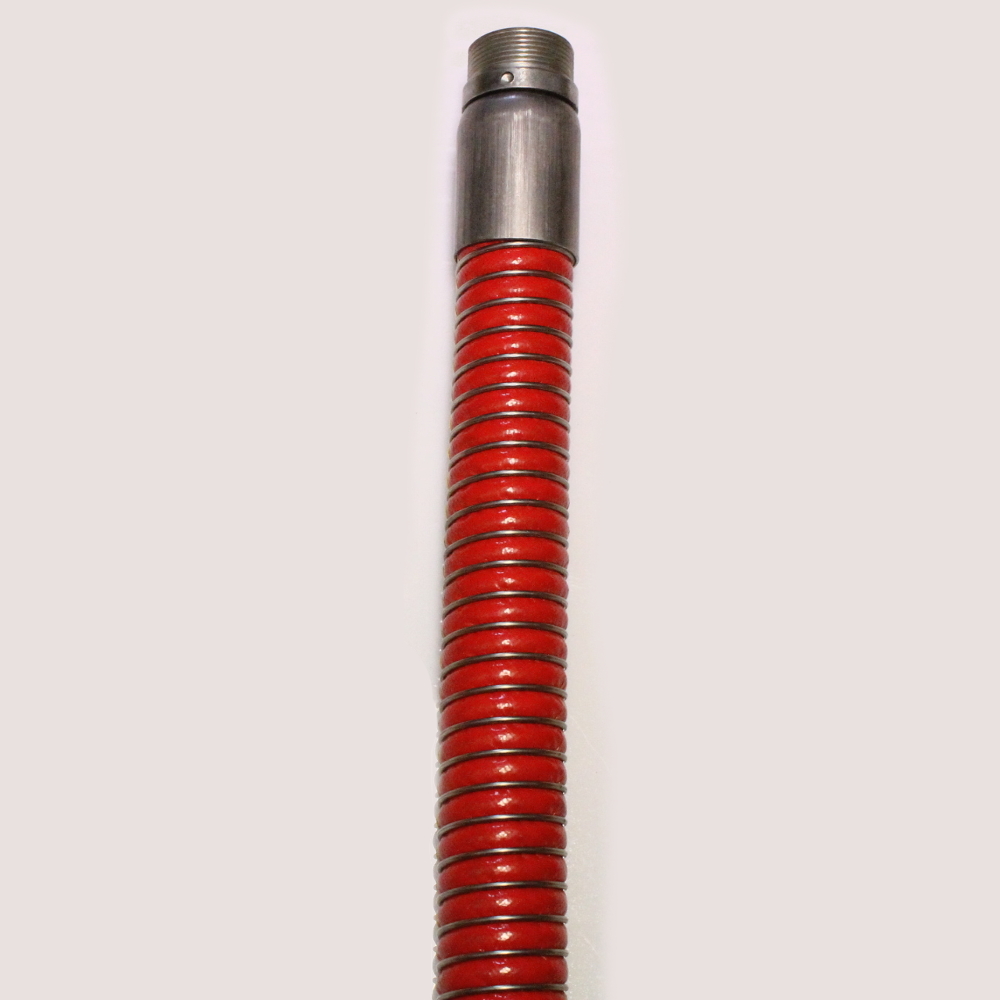

Descripción de la manguera Euroflex Chemical PTFE 15

La Euroflex Chemical PTFE 15 es una manguera composite para aspiración e impulsión una gran variedad de productos químicos muy agresivos, soporta una presión de trabajo de 15 bar. Esta manguera posee excelentes propiedades térmicas, soportando temperaturas de -40ºC de mínimo, y máximas de hasta 100ºC. Se fabrica bajo las normas BS 5842:1980 Clase 6.2, EN 13765:2003 Tipo 3 de la cual, ofrecemos una breve descripción a continuación:

Norma EN 13765: Esta norma europea especifica los requisitos para cuatro tipos de mangueras termoplásticas de capas múltiples (no vulcanizados) y sus conjuntos con accesorios de unión para la transferencia de hidrocarburos, disolventes y productos químicos. Especifica tamaños de paso desde 25 mm hasta 300 mm, presiones de trabajo desde 4 bar 1) hasta 14 bar y temperaturas de trabajo desde –30 ºC hasta 150 ºC. Las mangueras de tipo 1 son adecuadas para aplicaciones con vapor. Las mangueras de tipo 2 a 4 son adecuadas para aplicaciones con líquidos.

La manguera Chemical PTFE 15 viene marcada con nuestra marca EUROFLEX, el nombre de la manguera, su tipo, y la presión de trabajo, de acuerdo a la normativa vigente.

Tabla de medidas y características

Tabla 1 – Características de Euroflex Chemical PTFE 15 XZ

Referencia	Diámetro		Presión		Peso		Vacío		Radio		Rollos
	(mm)	(in)	(bar)	(psi)	(kg/m)	(lbs/m)	(bar)	(psi)	(mm)	(in)	(m)	(ft)
COM-00PTFE15XZ025	25	1″	15/75	217/1087	1,00	2,20	0,8	11,60	80	3-5/32	20	65
COM-00PTFE15XZ040	40	1-1/2″	15/75	217/1087	1,30	2,86	0,8	11,60	100	4	20	65
COM-00PTFE15XZ050	50	2″	15/75	217/1087	1,90	4,18	0,8	11,60	140	5-1/2	20	65
COM-00PTFE15XZ063	63	2-1/2″	15/75	217/1087	2,60	5,73	0,8	11,60	165	6-1/2	20	65
COM-00PTFE15XZ075	75	3″	15/75	217/1087	3,20	7,05	0,8	11,60	215	8-15/32	20	65
COM-00PTFE15XZ100	100	4″	15/75	217/1087	4,60	10,14	0,8	11,60	275	11-7/16	20	65
COM-00PTFE15XZ150	150	6″	15/75	217/1087	12,00	26,45	0,8	11,60	550	21-21/32	20	65
COM-00PTFE15XZ200	200	8″	15/75	217/1087	16,00	35,27	0,8	11,60	675	26-9/16	20	65
COM-00PTFE15XZ250	250	10″	15/75	217/1087	✆	✆	✆	✆	✆	✆	10	32

Tabla 2 – Características de Euroflex Chemical PTFE 15 XX

Referencia	Diámetro		Presión		Peso		Vacío		Radio		Rollos
	(mm)	(in)	(bar)	(psi)	(kg/m)	(lbs/m)	(bar)	(psi)	(mm)	(in)	(m)	(ft)
COM-00PTFE15XX025	25	1″	15/75	217/1087	1,00	2,20	0,8	11,60	80	3-5/32	20	65
COM-00PTFE15XX040	40	1-1/2″	15/75	217/1087	1,30	2,86	0,8	11,60	100	4	20	65
COM-00PTFE15XX050	50	2″	15/75	217/1087	1,90	4,18	0,8	11,60	140	5-1/2	20	65
COM-00PTFE15XX063	63	2-1/2″	15/75	217/1087	2,60	5,73	0,8	11,60	165	6-1/2	20	65
COM-00PTFE15XX075	75	3″	15/75	217/1087	3,20	7,05	0,8	11,60	215	8-15/32	20	65
COM-00PTFE15XX100	100	4″	15/75	217/1087	4,60	10,14	0,8	11,60	275	11-7/16	20	65
COM-00PTFE15XX150	150	6″	15/75	217/1087	12,00	26,45	0,8	11,60	550	21-21/32	20	65
COM-00PTFE15XX200	200	8″	15/75	217/1087	16,00	35,27	0,8	11,60	675	26-9/16	20	65
COM-00PTFE15XX250	250	10″	15/75	217/1087	✆	✆	✆	✆	✆	✆	10	32

Usos de la manguera Euroflex Chemical PTFE 15

La Euroflex Chemical PTFE 15, es una manguera composite para aspiración e impulsión de una amplia gama de productos químicos muy agresivos, especialmente aquellos que no son compatibles con el Polipropileno de las mangueras químicas como Chemical 10 o 15. Es muy utilizada en, en cisternas, vagones, plantas químicas, determinadas fabricas e industrias, etc…

Materiales de la manguera Euroflex Chemical PTFE 15

• Interior: El interior de manguera composite Euroflex Chemical PTFE 15 esta formado por capas de PTFE (Politetrafluoroetileno).
• Refuerzo Interior: El refuerzo interior de la manguera composite Euroflex Chemical PTFE 15 esta formado por una espiral de Acero Inoxidable (consultar Tabla 4).
• Exterior: El exterior de la manguera composite Euroflex Chemical PTFE 15 esta formado por un tejido de Poliéster impregnado de PVC rojo.
• Refuerzo Exterior: El refuerzo exterior de la manguera composite Euroflex Chemical PTFE esta formado por un una espiral de alambre de acero galvanizado o acero inoxidable(consultar Tabla 4).

Tabla 4 – Materiales

Capa Tipo	XZ	XX
Cubierta Exterior (ce)	PVC	PVC
Alambre Exterior (ae)	Acero Galvanizado	Acero Inoxidable
Primera Capa Interior (pc)	PTFE	PTFE
Alambre Interior (ai)	Acero Inoxidable	Acero Inoxidable
