Euroflex Bio 15
Euroflex Bio 15
Manguera para hidrocarburos, especial para biodiesel, bioetanol, AdBlue®. Para carga y descargas. Temperatura de –40°C a +100°C. Norma de fabricación BS-5892-1980, EN-13765 Type 3 – ATEX 94/9/CE. Tubo interior de polietileno alta densidad extruído y capas de refuerzo. Refuerzos de alambre de acero galvanizado o inoxidable AISI-304. Cubierta exterior polietileno alta densidad en film. Sujeta con alambre de acero galvanizado o inoxidable AISI-304. Marcada con el nombre.
Descripción del producto

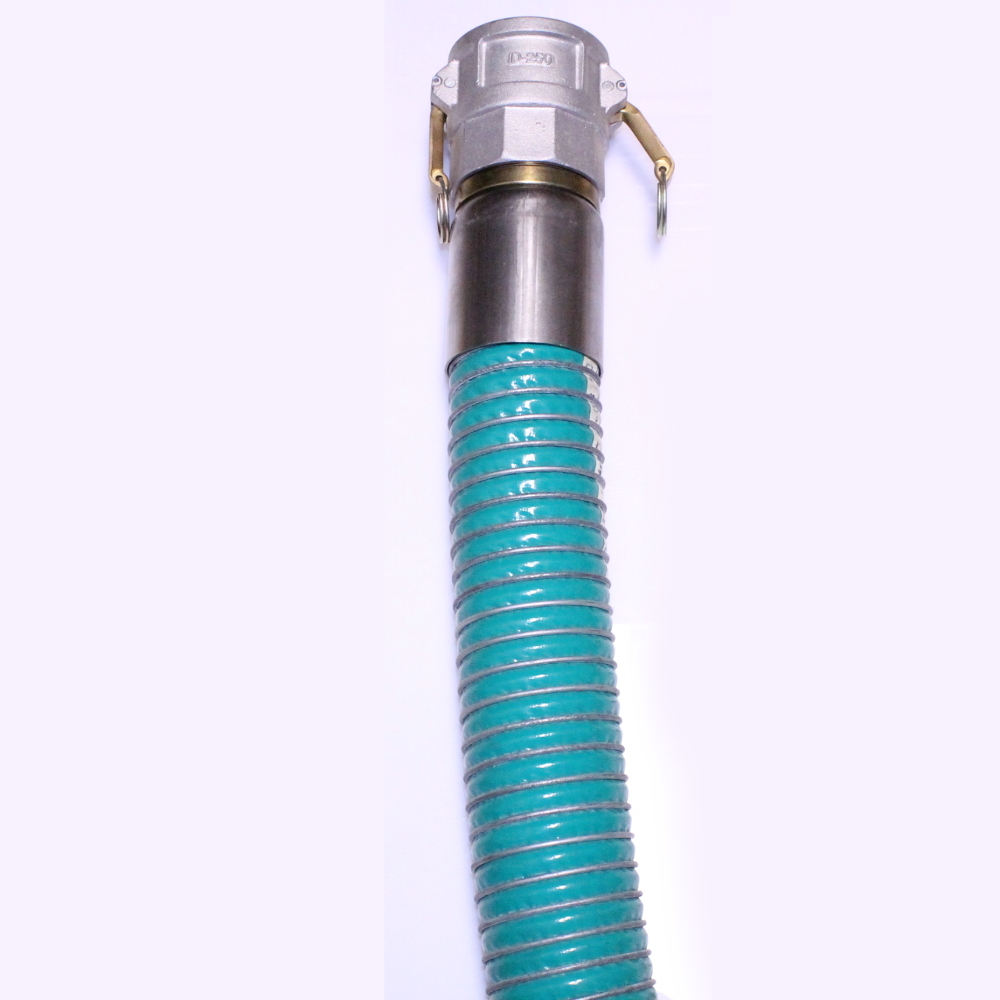

Descripción de la manguera Euroflex Bio 15
La Euroflex Bio 15 es una manguera composite para aspiración e impulsión de hidrocarburos, soporta una presión de trabajo de 15 bar. Esta manguera posee excelentes propiedades térmicas, soportando temperaturas de -40ºC de mínimo, y máximas de hasta 100ºC. Se fabrica bajo las normas BS 5892:1980 Clase 6.2, EN 13765:2003 Tipo 3 – ATEX 94/9/CE, de la cual, ofrecemos una breve descripción a continuación:
Norma EN 13765: Esta norma europea especifica los requisitos para cuatro tipos de mangueras termoplásticas de capas múltiples (no vulcanizados) y sus conjuntos con accesorios de unión para la transferencia de hidrocarburos, disolventes y productos químicos. Especifica tamaños de paso desde 25 mm hasta 300 mm, presiones de trabajo desde 4 bar 1) hasta 14 bar y temperaturas de trabajo desde –30 ºC hasta 150 ºC. Las mangueras de tipo 1 son adecuadas para aplicaciones con vapor. Las mangueras de tipo 2 a 4 son adecuadas para aplicaciones con líquidos.
La manguera Euroflex Bio 15 viene marcada con nuestra marca EUROFLEX, el nombre de la manguera, su tipo, y la presión de trabajo, de acuerdo a la normativa vigente.
Tabla de medidas y características
|
|
|
|
|
|
|
||||||
| (mm) | (in) | (bar) | (psi) | (kg/m) | (lbs/m) | (bar) | (psi) | (mm) | (in) | (m) | (ft) | |
| COM-000BIO15XZ025 | 25 | 1″ | 15/75 | 217/1087 | 0,80 | 1,76 | 0,8 | 11,60 | 100 | 4 | 20 | 65 |
| COM-000BIO15XZ040 | 40 | 1-1/2″ | 15/75 | 217/1087 | 1,30 | 2,86 | 0,8 | 11,60 | 100 | 6 | 20 | 65 |
| COM-000BIO15XZ050 | 50 | 2″ | 15/75 | 217/1087 | 2,00 | 4,40 | 0,8 | 11,60 | 180 | 7 | 20 | 65 |
| COM-000BIO15XZ063 | 63 | 2-1/2″ | 15/75 | 217/1087 | 3,00 | 6,61 | 0,8 | 11,60 | 201 | 8 | 20 | 65 |
| COM-000BIO15XZ075 | 75 | 3″ | 15/75 | 217/1087 | 3,50 | 7,71 | 0,8 | 11,60 | 252 | 10 | 20 | 65 |
| COM-000BIO15XZ100 | 100 | 4″ | 15/75 | 217/1087 | 4,90 | 10,80 | 0,8 | 11,60 | 354 | 14 | 20 | 65 |
| COM-000BIO15XZ150 | 150 | 6″ | 15/75 | 217/1087 | 11,40 | 25,13 | 0,8 | 11,60 | 505 | 20 | 20 | 65 |
| COM-000BIO15XZ200 | 200 | 8″ | 15/75 | 217/1087 | 17,00 | 37,47 | 0,8 | 11,60 | ✆ | ✆ | 20 | 65 |
|
|
|
|
|
|
|
||||||
| (mm) | (in) | (bar) | (psi) | (kg/m) | (lbs/m) | (bar) | (psi) | (mm) | (in) | (m) | (ft) | |
| COM-000BIO15XX025 | 25 | 1″ | 15/75 | 217/1087 | 0,80 | 1,76 | 0,8 | 11,60 | 100 | 4 | 20 | 65 |
| COM-000BIO15XX040 | 40 | 1-1/2″ | 15/75 | 217/1087 | 1,30 | 2,86 | 0,8 | 11,60 | 100 | 6 | 20 | 65 |
| COM-000BIO15XX050 | 50 | 2″ | 15/75 | 217/1087 | 2,00 | 4,40 | 0,8 | 11,60 | 180 | 7 | 20 | 65 |
| COM-000BIO15XX063 | 63 | 2-1/2″ | 15/75 | 217/1087 | 3,00 | 6,61 | 0,8 | 11,60 | 201 | 8 | 20 | 65 |
| COM-000BIO15XX075 | 75 | 3″ | 15/75 | 217/1087 | 3,50 | 7,71 | 0,8 | 11,60 | 252 | 10 | 20 | 65 |
| COM-000BIO15XX100 | 100 | 4″ | 15/75 | 217/1087 | 4,90 | 10,80 | 0,8 | 11,60 | 354 | 14 | 20 | 65 |
| COM-000BIO15XX150 | 150 | 6″ | 15/75 | 217/1087 | 11,40 | 25,13 | 0,8 | 11,60 | 505 | 20 | 20 | 65 |
| COM-000BIO15XX200 | 200 | 8″ | 15/75 | 217/1087 | 17,00 | 37,47 | 0,8 | 11,60 | ✆ | ✆ | 20 | 65 |
Usos de la manguera Euroflex Bio 15
La Euroflex Bio 15, es una manguera composite para aspiración e impulsión para hidrocarburos, especialmente diseñada para combustibles ecológicos como biodiesel, bioetanol y otros productos, como adblue… Es muy utilizada en, en cisternas, vagones, refinerías, plantas petroquímicas, determinadas fabricas e industrias, etc…
Materiales de la manguera Euroflex Bio 15
- Interior: El interior de manguera composite esta formado por capas de Polietileno de alta densidad extruido.
- Refuerzo Interior: El refuerzo interior de la manguera composite esta formado por una espiral de alambre de acero galvanizado o acero inoxidable AISI-304 (consultar Tabla 4).
- Exterior: El exterior de la manguera composite esta formado por un tejido de Polietileno de alta densidad de color verde.
- Refuerzo Exterior: El refuerzo exterior de la manguera composite esta formado por un una espiral de alambre de acero galvanizado o acero inoxidable AISI-304(consultar Tabla 4).
| Capa Tipo | XZ | XX |
| Cubierta Exterior (ce) |
Polietileno de Alta Densidad | Polietileno de Alta Densidad |
| Alambre Exterior (ae) |
Acero Galvanizado | Acero Inoxidable |
| Primera Capa Interior (pc) |
Polietileno de Alta Densidad | Polietileno de Alta Densidad |
| Alambre Interior (ai) |
Acero Inoxidable | Acero Inoxidable |
