Descripción del producto

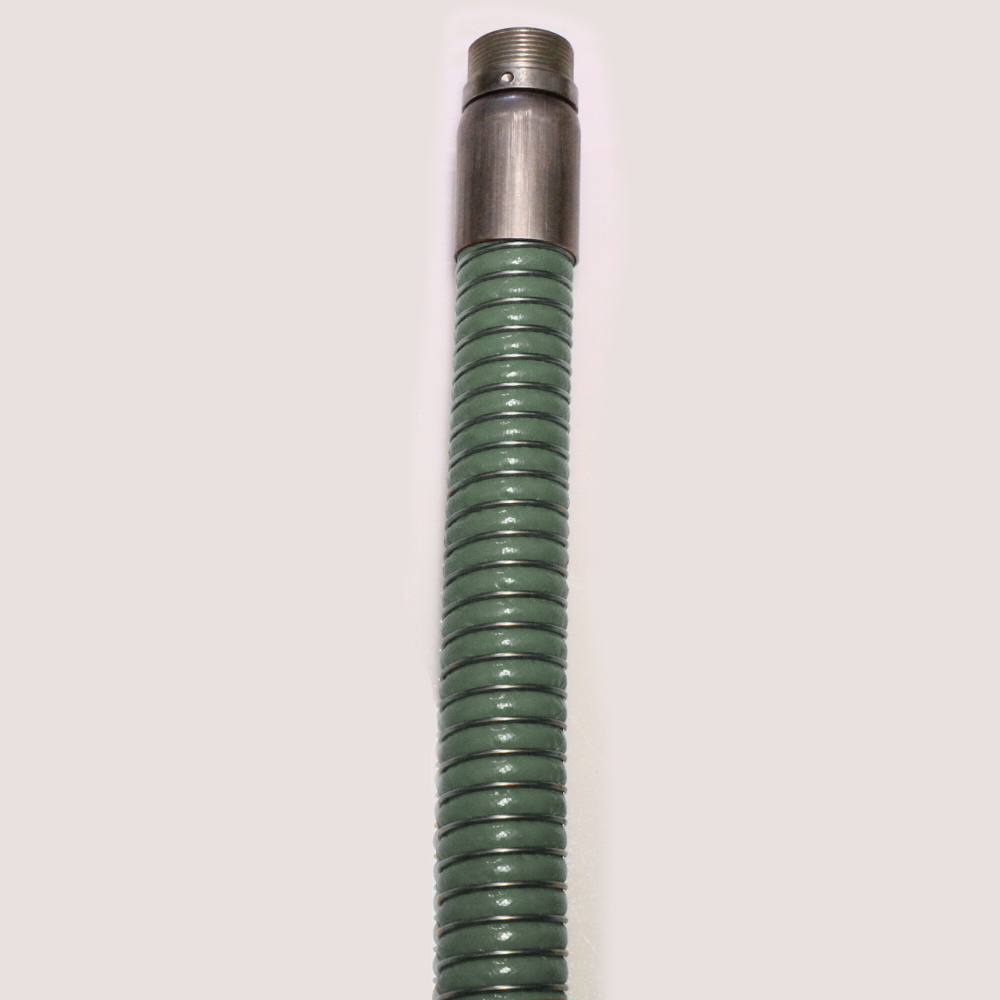

Descripción de la manguera Euroflex Aviation Fuel 15

La Euroflex Aviation Fuel 15 es una manguera composite para aspiración e impulsión de hidrocarburos de aviación, soporta una presión de trabajo de 15 bar. Esta manguera posee excelentes propiedades térmicas, soportando temperaturas de -40ºC de mínimo, y máximas de hasta 80ºC. Se fabrica bajo las normas BS 3492:1987, EN 13765:2003 Tipo 3 de la cual, ofrecemos una breve descripción a continuación:

Norma EN 13765: Esta norma europea especifica los requisitos para cuatro tipos de mangueras termoplásticas de capas múltiples (no vulcanizados) y sus conjuntos con accesorios de unión para la transferencia de hidrocarburos, disolventes y productos químicos. Especifica tamaños de paso desde 25 mm hasta 300 mm, presiones de trabajo desde 4 bar 1) hasta 14 bar y temperaturas de trabajo desde –30 ºC hasta 150 ºC. Las mangueras de tipo 1 son adecuadas para aplicaciones con vapor. Las mangueras de tipo 2 a 4 son adecuadas para aplicaciones con líquidos.

La manguera Aviation Fuel 15 viene marcada con nuestra marca EUROFLEX, el nombre de la manguera, su tipo, y la presión de trabajo, así como su año de fabricación, de acuerdo a la normativa vigente.

Tabla de medidas y características

Tabla 1 – Características de Euroflex Aviation Fuel 15 PZ

Referencia	Diámetro		Presión		Peso		Vacío		Radio		Rollos
	(mm)	(in)	(bar)	(psi)	(kg/m)	(lbs/m)	(bar)	(psi)	(mm)	(in)	(m)	(ft)
COM-00AVIO15PZ025	25	1″	15/75	217/1087	0,80	1,76	0,8	11,60	75	3	20	65
COM-00AVIO15PZ040	40	1-1/2″	15/75	217/1087	1,30	2,86	0,8	11,60	85	3-3/8	20	65
COM-00AVIO15PZ050	50	2″	15/75	217/1087	2,00	4,40	0,8	11,60	125	5	20	65
COM-00AVIO15PZ063	63	2-1/2″	15/75	217/1087	3,00	6,61	0,8	11,60	150	6	20	65
COM-00AVIO15PZ075	75	3″	15/75	217/1087	3,50	7,71	0,8	11,60	180	7-3/32	20	65
COM-00AVIO15PZ100	100	4″	15/75	217/1087	4,90	10,80	0,8	11,60	275	10-7/8	20	65
COM-00AVIO15PZ150	150	6″	15/75	217/1087	11,40	25,13	0,8	11,60	550	21-5/8	20	65
COM-00AVIO15PZ200	200	8″	15/75	217/1087	17,00	37,47	0,8	11,60	700	27-9/16	20	65
COM-00AVIO15PZ250	250	10″	12/60	174/870	25,10	55,33	0,8	11,60	900	35-7/16	10	32

Tabla 2 – Características de Euroflex Aviation Fuel 15 XZ

Referencia	Diámetro		Presión		Peso		Vacío		Radio		Rollos
	(mm)	(in)	(bar)	(psi)	(kg/m)	(lbs/m)	(bar)	(psi)	(mm)	(in)	(m)	(ft)
COM-00AVIO15XZ025	25	1″	15/75	217/1087	0,80	1,76	0,8	11,60	75	3	20	65
COM-00AVIO15XZ040	40	1-1/2″	15/75	217/1087	1,30	2,86	0,8	11,60	85	3-3/8	20	65
COM-00AVIO15XZ050	50	2″	15/75	217/1087	2,00	4,40	0,8	11,60	125	5	20	65
COM-00AVIO15XZ063	63	2-1/2″	15/75	217/1087	3,00	6,61	0,8	11,60	150	6	20	65
COM-00AVIO15XZ075	75	3″	15/75	217/1087	3,50	7,71	0,8	11,60	180	7-3/32	20	65
COM-00AVIO15XZ100	100	4″	15/75	217/1087	4,90	10,80	0,8	11,60	275	10-7/8	20	65
COM-00AVIO15XZ150	150	6″	15/75	217/1087	11,40	25,13	0,8	11,60	550	21-5/8	20	65
COM-00AVIO15XZ200	200	8″	15/75	217/1087	17,00	37,47	0,8	11,60	700	27-9/16	20	65
COM-00AVIO15XZ250	250	10″	12/60	174/870	25,10	55,33	0,8	11,60	900	35-7/16	10	32

Tabla 3 – Características de Euroflex Aviation Fuel 15 XX

Referencia	Diámetro		Presión		Peso		Vacío		Radio		Rollos
	(mm)	(in)	(bar)	(psi)	(kg/m)	(lbs/m)	(bar)	(psi)	(mm)	(in)	(m)	(ft)
COM-00AVIO15XX025	25	1″	15/75	217/1087	0,80	1,76	0,8	11,60	75	3	20	65
COM-00AVIO15XX040	40	1-1/2″	15/75	217/1087	1,30	2,86	0,8	11,60	85	3-3/8	20	65
COM-00AVIO15XX050	50	2″	15/75	217/1087	2,00	4,40	0,8	11,60	125	5	20	65
COM-00AVIO15XX063	63	2-1/2″	15/75	217/1087	3,00	6,61	0,8	11,60	150	6	20	65
COM-00AVIO15XX075	75	3″	15/75	217/1087	3,50	7,71	0,8	11,60	180	7-3/32	20	65
COM-00AVIO15XX100	100	4″	15/75	217/1087	4,90	10,80	0,8	11,60	275	10-7/8	20	65
COM-00AVIO15XX150	150	6″	15/75	217/1087	11,40	25,13	0,8	11,60	550	21-5/8	20	65
COM-00AVIO15XX200	200	8″	15/75	217/1087	17,00	37,47	0,8	11,60	700	27-9/16	20	65
COM-00AVIO15XX250	250	10″	12/60	174/870	25,10	55,33	0,8	11,60	900	35-7/16	10	32

Usos de la manguera Euroflex Aviation Fuel 15

La Euroflex Aviation Fuel 15, es una manguera composite para aspiración e impulsión de hidrocarburos de aviación, aceites minerales, keroseno, etc. Es muy utilizada para usos principalmente militares así como su industria.

Materiales de la manguera Euroflex Aviation Fuel 15

• Interior: El interior de manguera composite esta formado por capas de Polietileno de alto peso molecular (UHMW PLT).
• Refuerzo Interior: El refuerzo interior de la manguera composite esta formado por una espiral de Acero Inoxidable AISI-316 (consultar Tabla 4).
• Exterior: El exterior de la manguera composite esta formado por un tejido de Poliéster impregnado de PVC verde OTAN/NATO.
• Refuerzo Exterior: El refuerzo exterior de la manguera composite esta formado por un una espiral de alambre de acero galvanizado o acero inoxidable(consultar Tabla 4).

Tabla 4 – Materiales

Capa Tipo	PZ	XZ	XX
Cubierta Exterior (ce)	Poliéster-PVC	Poliéster-PVC	Poliéster-PVC
Alambre Exterior (ae)	Acero Galvanizado	Acero Galvanizado	Acero Inoxidable
Primera Capa Interior (pc)	Polietileno Alto Peso Molecular	Polietileno Alto Peso Molecular	Polietileno Alto Peso Molecular
Alambre Interior (ai)	Acero recubierto de Polipropileno	Acero Inoxidable	Acero Inoxidable
